詳細情報 |
|||
製品名: | API 6A Demcoの泥弁糸の端関係が付いている5000のPSIのゲート弁70Mpa | キーワード: | Demcoの泥弁 |
---|---|---|---|
わずかなサイズ: | 2" | 4" | 働き圧力: | 5000psi | 15000psi |
性能要件: | PR1-2 | 物質的なレベル: | AAの、のBBの、CCの、DDの、EEの、FFの、HH |
指定のレベル: | PSL 1 - PSL4 | 関係: | バット溶接、フランジ、連合 |
ハイライト: | 70Mpa泥のゲート弁,糸の端関係の泥弁,5000のPSIのゲート弁 |
製品の説明

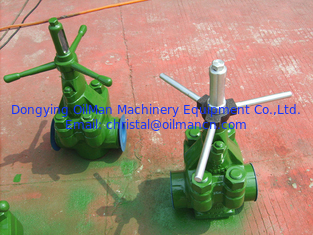

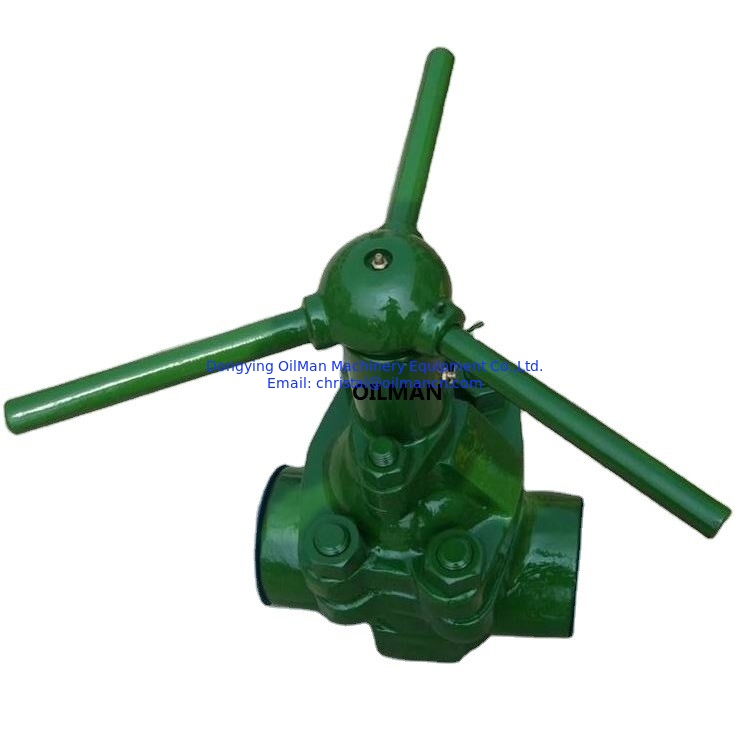

API 6A Demcoの泥弁糸の端関係が付いている5000のPSIのゲート弁70Mpa
ゲート弁は今日の油田の塗布の厳密な条件のために設計される。あらゆる最後の周期の後で止まる座席は完全のの堅いのために設計されている。、ライン圧力力ゲート ゴム製座席に対してそれを密封する下流の港に対して閉鎖した。DrillmaxはまたDM様式から変更される7500のPSIのゲート弁を5000のPSIの設計製造する。5000のPSIおよび7500のPSIの両方ゲート弁深い井戸の訓練の厳しい圧力要求に超過するため応じるためおよび/または。
特徴
· DEMCO®と交換可能5000のPSIの泥のゲート弁。
· インライン分野のrepairability。内部部品の点検、か定期整備のために、ボンネット アセンブリはバルブ本体からすぐに取除くことができる。部品は必要とされるに応じて取り替えられる、ボンネット アセンブリは再び取り付け、弁はサービスにテストされ、戻る。
· 開いた、近い容易に。ハンドル アセンブリを回すための最低の努力の二重代理の糸そして開いておよび最後ゲートがすぐに起こす上昇の茎の設計平均、および。
· 視力レンズはより大きいサイズに含んでいた。塵および土からまた茎を保護している間ゲートの位置の決定のための茎の見ることを許可する。
· 低下堅いシーリング。排他的な座席設計はゴム製 シーリングへの金属によって達成される低下堅い切断を提供する。
· 二方向の密封の設計。平板のゲートはTスロット設計と茎に接続し、スロットで浮かぶようにゲートがゴム製座席のどちらかの側面に対して密封するためにする。これは弁を通して圧力にどちらの流れの方向でも敏感なシールを与える。
· 郵送物前の広範な品質保証の証明そしてテスト。
結合方式
フランジを付けたようになった端は関係このタイプの端関係弁を回すか、または溶接することを要求しない。必要なRTJのフランジはボルトおよびナットによって一致の管のフランジに接続される
通された端関係--またねじで締められると言われるこのタイプの端関係は、7500PSIまで適用のために適している。ライン管(LP)および8RD糸は利用できる。
バット溶接端関係--このタイプの終わりのconnctionsは管の溶接関係に一致させるために製造される。2つの斜めの端は一緒に接合し、溶接される。溶接された関係はパイプラインからの頻繁な取り外しが要求されない適用のために最も適する
溶接の警告:溶接前に、座席およびボンネットのシールはバルブ本体から取除かれなければならない。
指定
標準 | API Spec 6A |
わずかなサイズ | 2" ~4" |
評価される圧力 | 5000psi - 15000psi |
農産物の指定のレベル | PSL:1-4 |
性能要件 | PR:1-2 |
温度レベル | K~U |
物質的なレベル | AAのBB、CC、DD、EE、FF、HH |
